F360A熱釋電紅外傳感器
特點
* 高靈敏度和優越的信噪比
* 對溫度變化的高穩定性
* 抗干擾能力強 (例如振動，射頻干擾等.)
* 優越的性價比
應用
1.安全
2.照明器具
3.家庭和其他領域
1. 使用范圍 本文書使用于被動式熱釋電紅外傳感器輸出裝置
2. 傳感器輸出形式 平衡差動型
3. 品名及品號
3.1 品名熱釋電紅外傳感器
3.2 品號 F360A
4. 外形及尺寸
4.1 外觀 表面光潔，無劃傷，污漬，生銹等現象。
4.2 外形及尺寸
TO-5 : 具體尺寸詳見圖 1
5. 電性能參數（環境溫度 25℃）
| 項目 | 測試條件 | 規格 |
| 5.1 輸出信號 | 黑體溫度 420K 調制頻率 1 赫茲, 0.3～ 3.5 赫茲 △f, Vd=5V,Rs=47KΩ，放大倍數 72.5 dB 測試方法詳見圖 2. |
Min:3.3V |
| 5.2 噪聲 | 調制頻率 1 赫茲, 0.3～ 3.5 赫茲 △f, Vd=5V,Rs=47KΩ，放大倍數 72.5 dB 測試方法詳見圖 2. |
Max: 70mv |
| 5.3 平衡輸出 | 黑體溫度 420K 調制頻率 1 赫茲, 0.3～ 3.5 赫茲 △f, Vd=5V,Rs=47KΩ，放大倍數 72.5 dB 測試方法詳見圖 2 和圖 3. VA = A 單元的靈敏度 (Vp-p) VB = B 單元的靈敏度 (Vp-p) |
|VA-VB|/(VA+VB) ×100%≤10% |
| 5.4 電源電壓 | 單電源供電 Rs=47KΩ |
3～15V |
| 5.5 源極電壓 | Vd=5V,Rs=47KΩ | 0.4～1.0V |
| 5.6 等效電路 | 詳見圖 4 | |
| 5.7 響應時間 | 傳感器通電后，輸出信號穩定的時間 | Max: 40 秒 |
6． 光學性能參數
| 項目 | 規格 |
| 6.1 入射視角 | X 軸方向：150 度 Y 軸方向：146 度 |
| 6.2 接收波長 | 基板材料：硅 截止波長：5.5～14μm 平均透過率:≥75% |

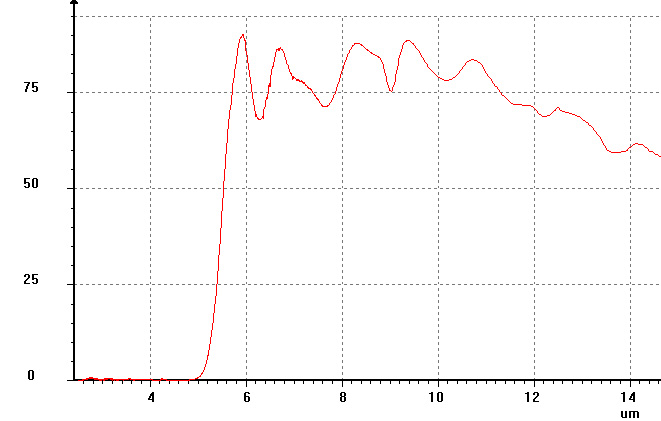

| 6.3 濾光片透過特性曲線 | 詳見圖 5 |
7． 檢驗項目
7.1 制程檢驗
全檢：項目 5 電性能參數，包括 5.1～5.3,5.5 項。
7.2 發貨檢驗
發貨前按照發貨抽檢標準對項目 5 的 5.1～5.3,5.5 項和項目 4 的 4.1,4.2 項進行抽檢。
8．包裝
貨物包裝牢固，無破損現象。
9．不合格品處理
在收貨，過程檢驗中，發現不合格產品，雙方對此進行協商處理。
10. 協議事項
本協議內容的變更必須經過雙方協商，并出具文字文件確認。
尺寸規格圖

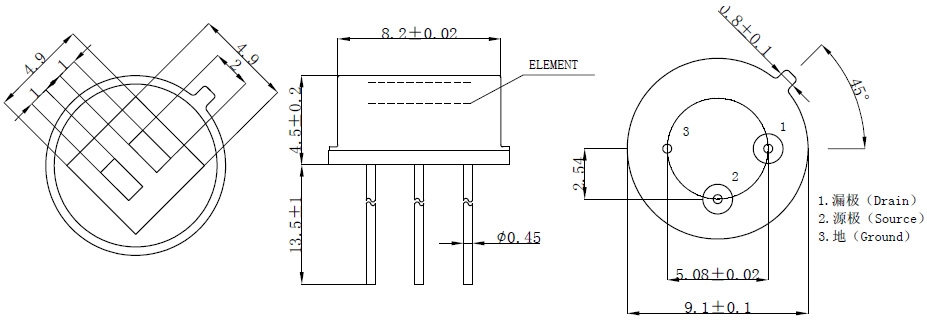

圖 1：尺寸規格圖
熱釋電紅外傳感器測試方法

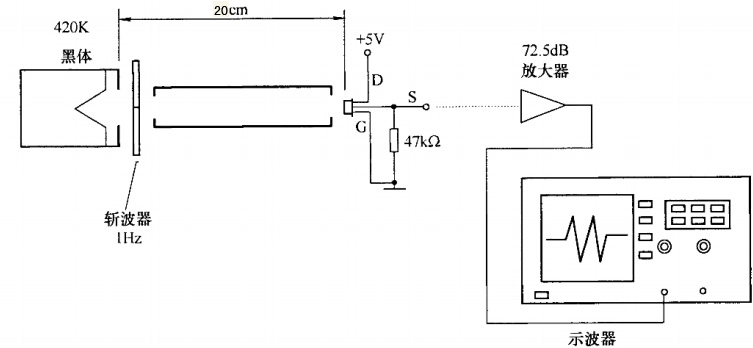

圖 2 測量條件
- 環境溫度 25ºC
- 黑體溫度 420K
- 調制頻率 1 赫茲, 0.3～3.5 赫茲 △f,
- 放大倍數 72.5 dB

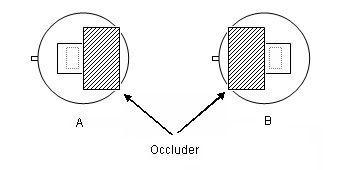

圖 3 平衡度測試方法
雙元傳感器的靈敏平衡度是通過測量每個單元的靈敏度（即單個輸出峰值電壓），并采用下列公式計算得出。
平衡度 = |VA-VB|/(VA+VB) ×100%
VA = A面的靈敏度 ( mVp-p )
VB = B面的靈敏度 ( mVp-p )

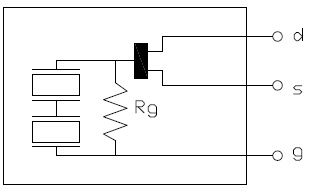

等效電路
